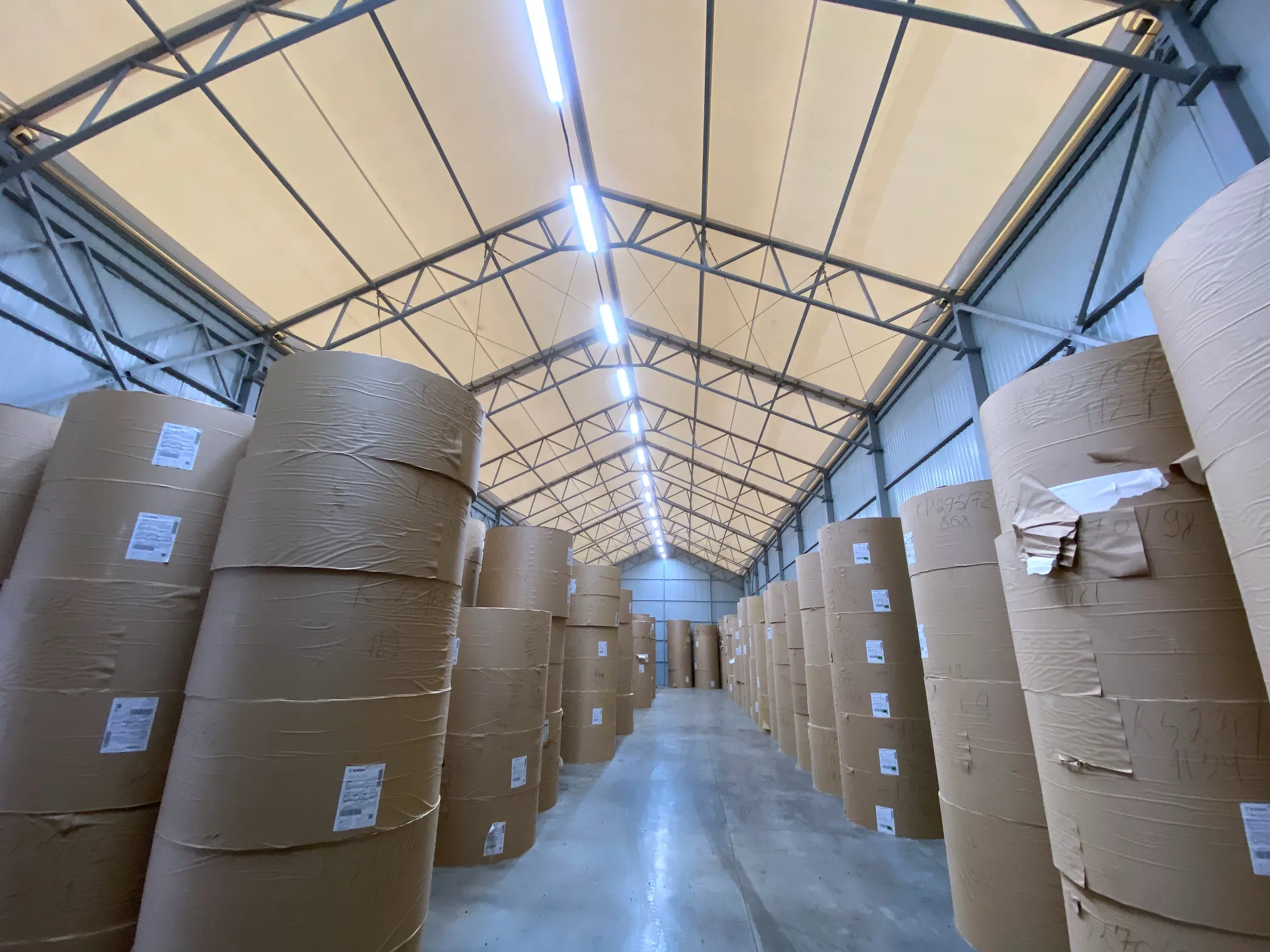

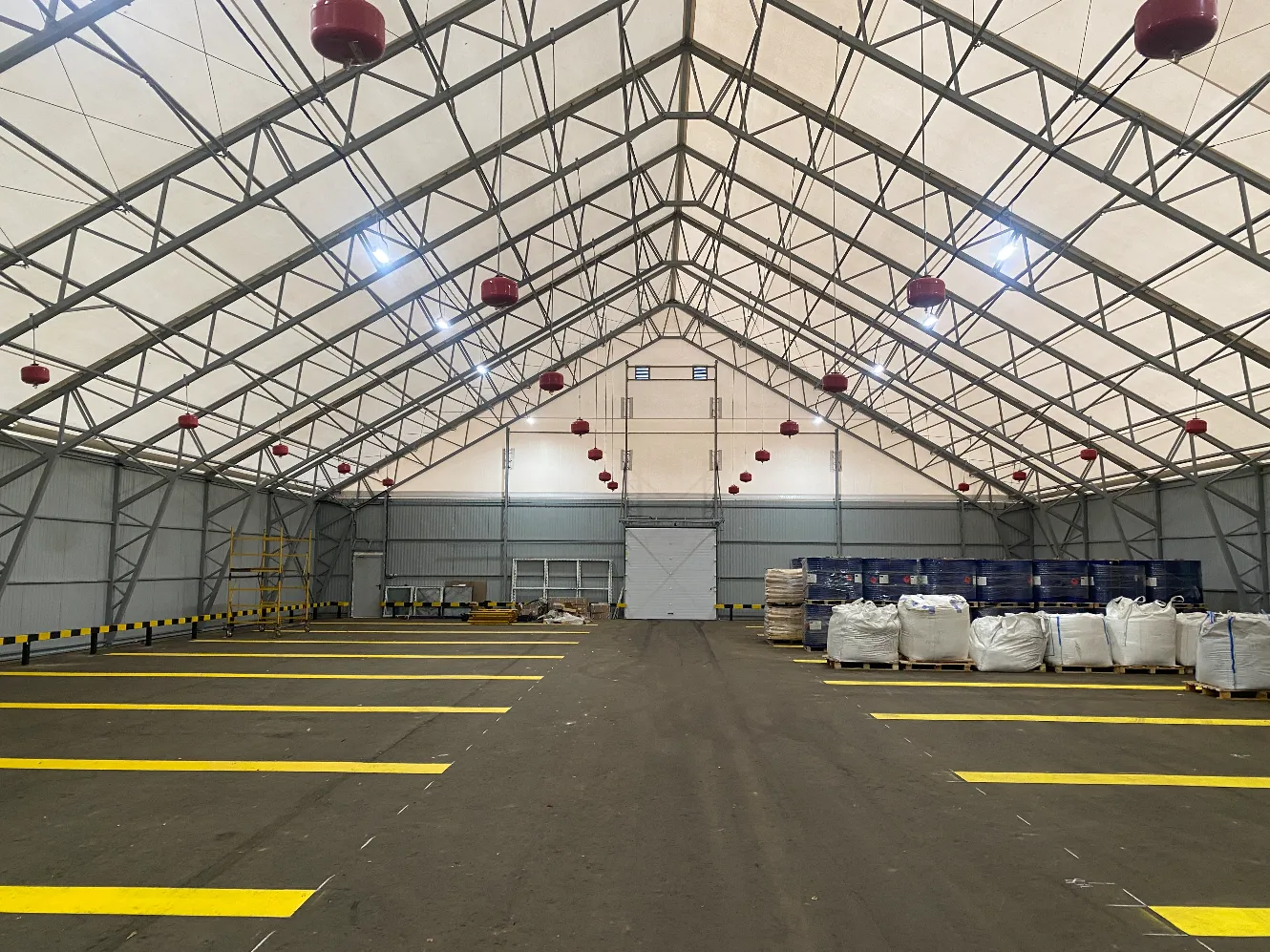

Основными элементами тентового ангара являются металлический каркас и тентовое ограждение.
Металлический каркас состоит из арок, прогонов соединяющих арки, элементов связи обеспечивающих устойчивость металлического каркаса и система конструктивных элементов торца ангара.

Металлический каркас тентового ангара выполняется без центральных стоек, т.е. внутреннее помещение ангара свободно от элементов здания.

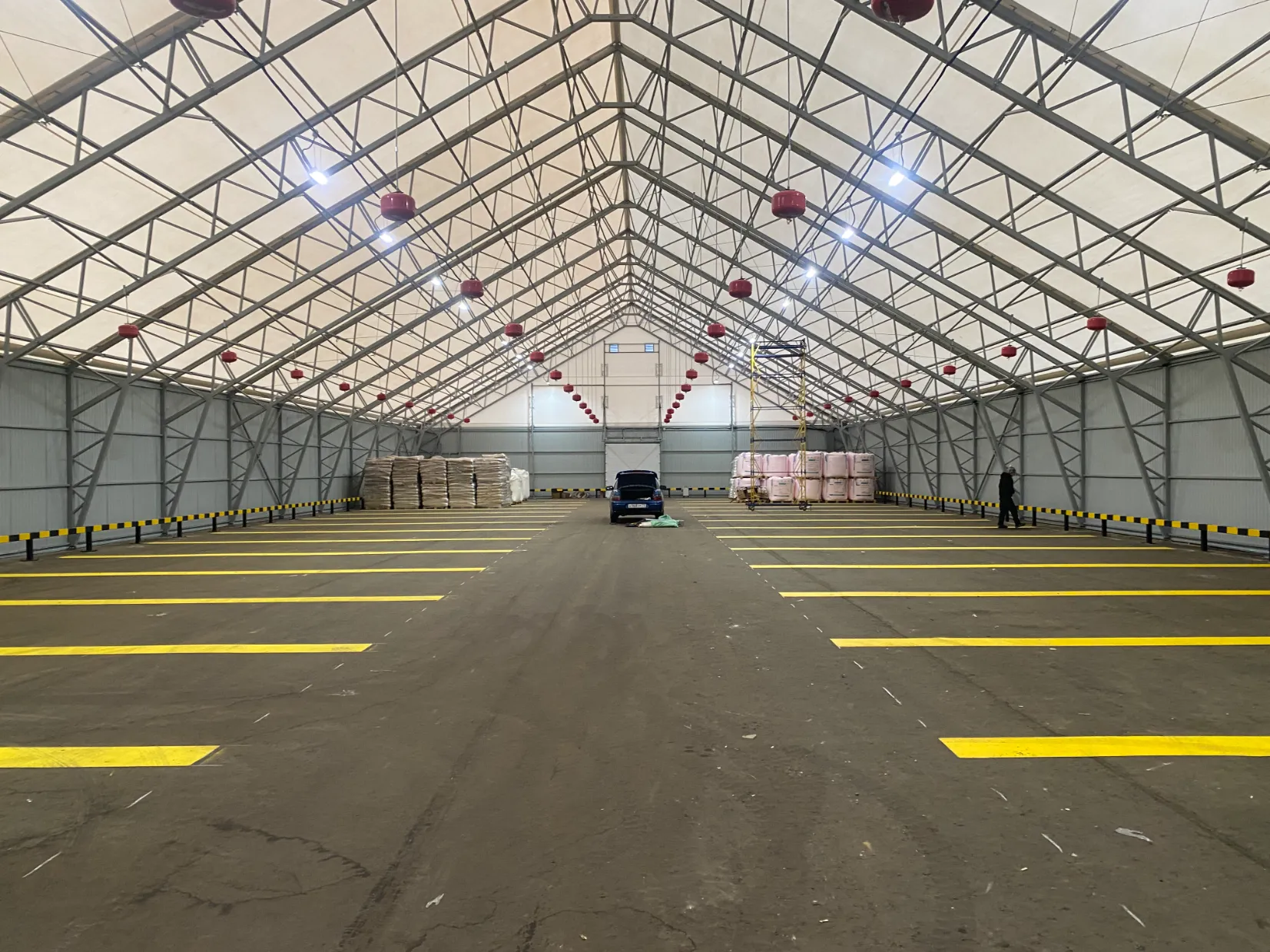

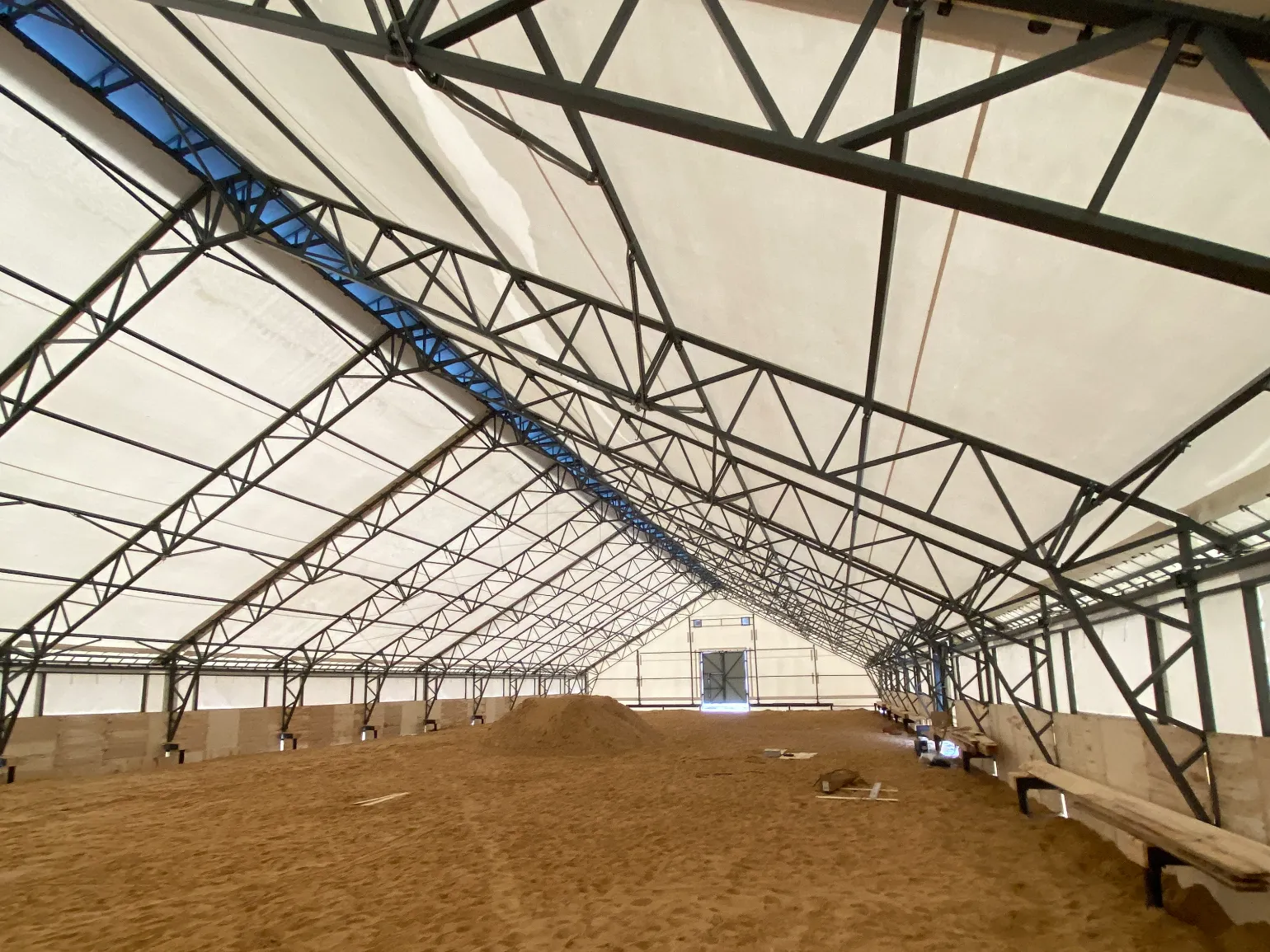

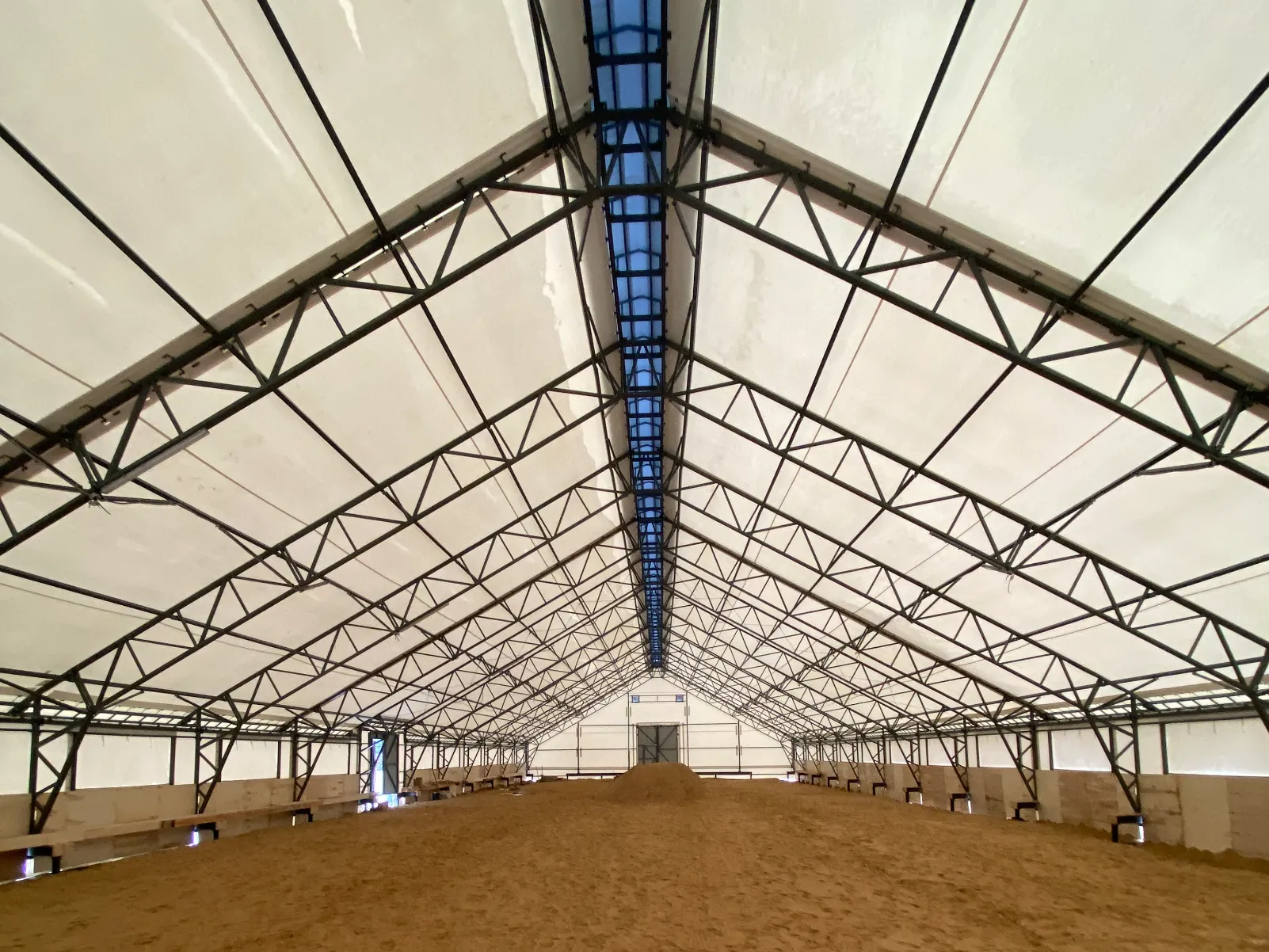

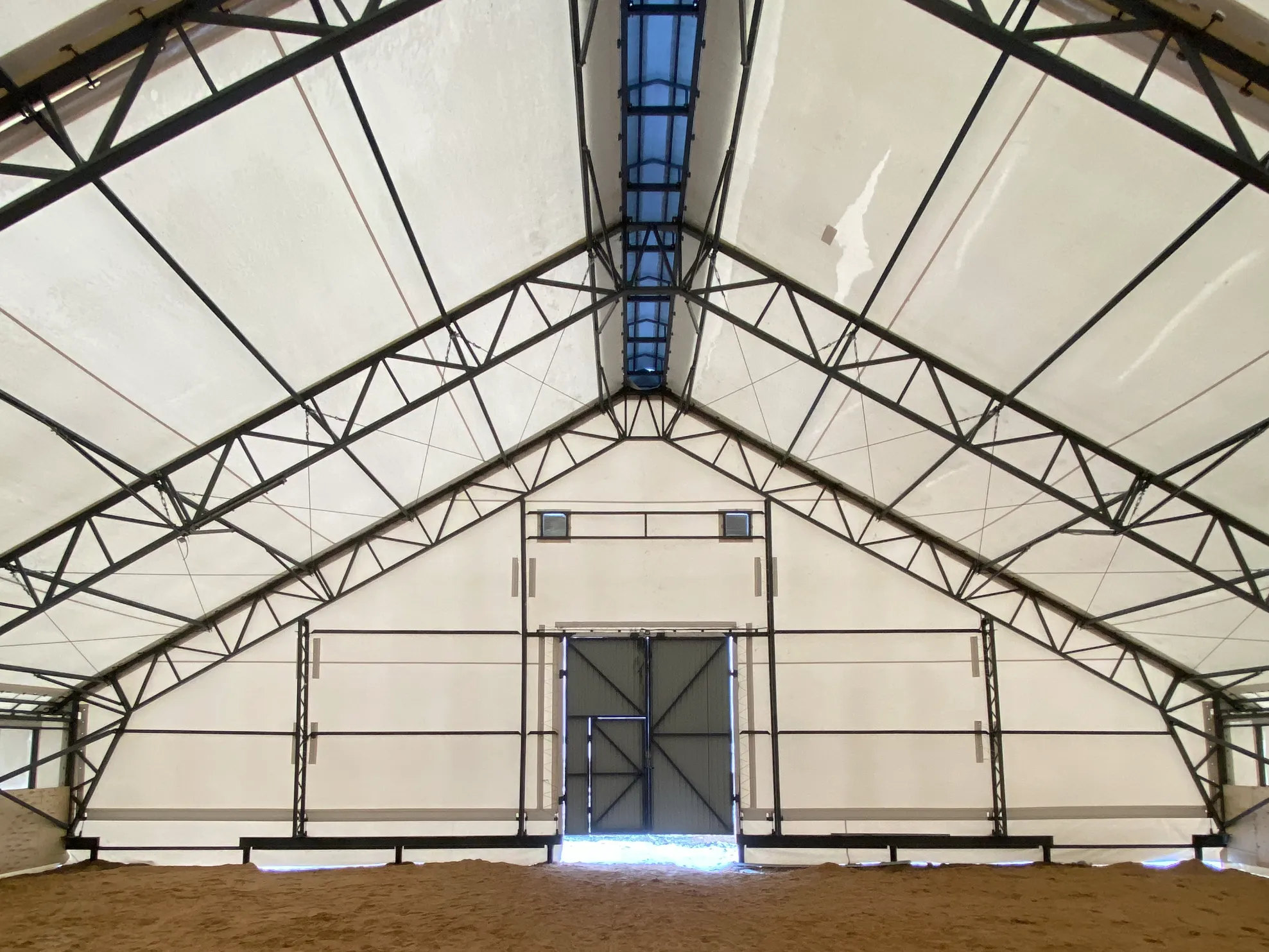

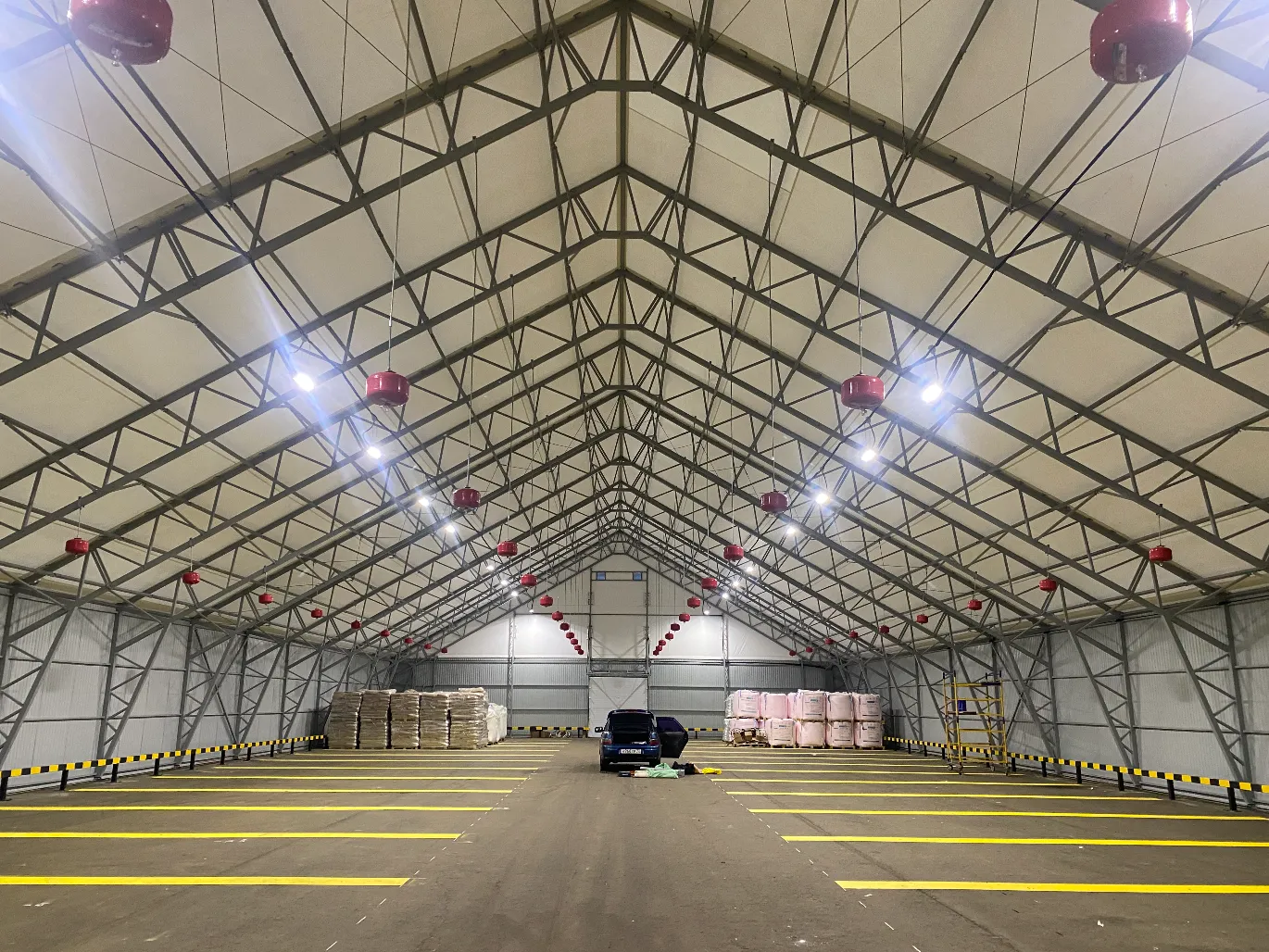

Арки каркасно-тентовых ангаров как правило имеют фермовую конструкцию и состоит из элементов верхнего пояса арки, нижнего пояса арки и обрешетки соединяющая эти элементы.

Элементы конструкций арок и связей занимают некоторое внутреннее пространство ангара, это необходимо учитываться при планировании внутреннего помещения.

В некоторых случаях Заказчик просит нас изменить конструкцию элементов арок и связей, что бы обеспечить необходимое пространство у боковых стен ангара.

Все элементы металлического каркаса имеют болтовые соединения.

Общая концепция конструкции тентового ангара предполагает возможность выполнить демонтаж существующего тентового ангара с минимальными потерями качества элементов конструкции и далее выполнить повторную сборку ангара на новом месте.

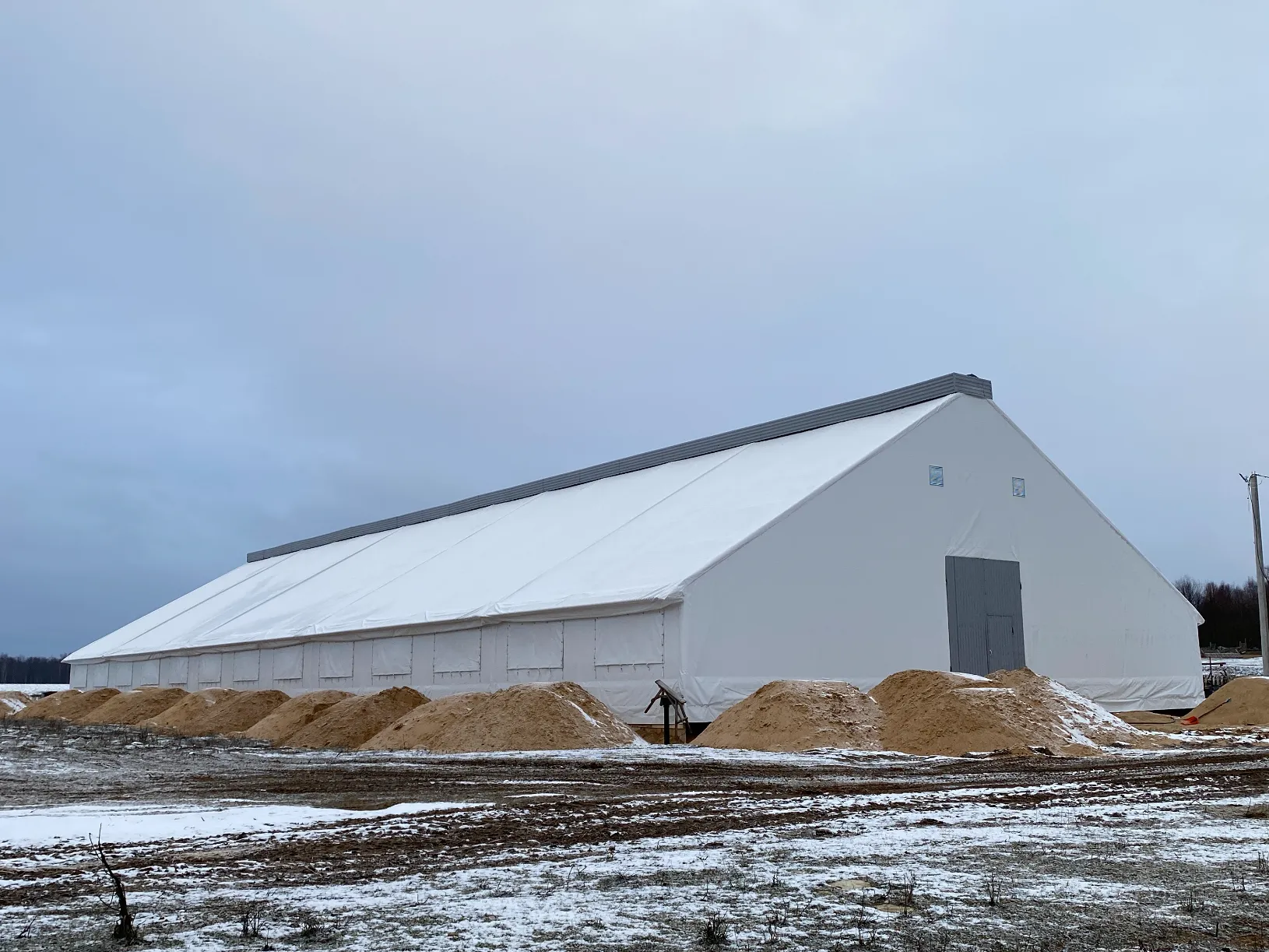

Стеновое и кровельное ограждение тентового ангара выполняется тентовым полотном.

Тентовое полотно это материал который изготовлен из синтетического корда с полимерным покрытием(ПВХ).

Тентовое полотно имеет высокую механическую прочностью, стойкость к выгоранию и загрязнению, обладает водонепроницаемостью и не поддерживает процесс горения. В тентовых ангарах применяется тентовое полотно плотность от 650 до 900 гр/м2.

Система натяжения тентового полотна выполнена специальными карманами в полотнах, трубами натяжки и системой натяжителей на металлическом каркасе.

Система натяжения предупреждает возникновение перегибов и растяжение кровельного и стенового тентового полотна.

Чем определяется надежность тентового ангара и как ее оценить?

Почему тентовому ангару нужен угол ската кровли 30 градусов и почему нежелательно делать его меньше?

Асфальтовое покрытие

Тентовый ангар с шириной арки до 15 м. можно устанавливать на асфальтовое покрытие, при достаточной прочности асфальтового пирога. Фланцы стоек ангара закрепляются к покрытию металлическими кольями диаметром 16 мм. и длиной 400 мм.  Для выяснения прочности асфальтового пирога выполняется пробное бурение с забивкой металлических кольев.

Винтовые сваи

Фундамент на винтовых сваях можно устроить на открытом грунте предварительно выполнив выравнивание площадки. Применяются сваи диаметром от 89 до 219 мм. Сваи монтируются в грунт по периметру сооружения. Затем на оголовки свай устанавливается разгрузочная рама выполненная из профильной трубы или двутавра. Разгрузочная рама выполняет роль обвязки винтовых сваи между собой и обеспечивает равномерное распределение нагрузки тентового ангара на винтовые сваи.

Дорожные плиты

Фундамент на дорожных плитах можно выполнить на любом типе грунта. Применятся дорожные плиты марки ПД, ПДН, ПАГ. Для укладки плит на грунт потребуется выровнять площадку, снять растительный слой и устроить подсыпку из песка и щебня. Плиты можно уложить по периметру сооружения или по всей площадке установки тентового ангара. Во втором случае плиты будут выполнять роль пола в ангаре. Фланцы стоек ангара закрепляются к дорожным плитам через механические анкеры.

Блоки ФБС

Фундамент на блоках ФБС является альтернативой ленточному фундаменту и дешевле в изготовлении. Блоки ФБС устанавливаются в подготовленный котлован на подушку выполненную из песка и щебня по периметру сооружения. Фланцы стоек ангара закрепляются к блокам ФБС через механические анкеры.

Ленточный фундамент

Ленточный фундамент считается одним из самых надежных и подходит для большинства типов грунтов. Несущая способность фундамента корректируется путем увеличения ширины и высоты ленты. Конфигурация ленточного фундамента позволяет создавать внутри помещения основание для устройства внутренних  перегородок сооружения. Фланцы стоек ангара закрепляются к фундаменту через механические анкеры или закладные детали выполненные в фундаменте.

Железобетонная плита

Фундамент на железобетонной плите обладает высокой несущей способностью и может применяться на неустойчивых грунтах. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения. Габариты железобетонной плиты должны быть на 0,5 м. больше по длине и ширине габаритов сооружения, а толщина не менее 150 мм. Фланцы стоек ангара закрепляются к плите через механические анкеры или закладные детали выполненные в плите.

Да, без проблем. В тентовых ангарах оконные конструкции устанавливаются по тем же технологиям, что и для капитальных сооружений. Для герметизации оконного проема тентовое полотно стенового ограждения клеится непосредственно к ПВХ профилю оконной конструкции, по этой причине не требуется установка водоотливов.

Для тентового ангара холодного исполнения применяется холодный оконный ПВХ профиль 60 мм, для тентового ангара теплого исполнения - теплый оконный ПВХ профиль 72 мм.

У Вас остались вопросы? Звоните нам по телефону!

+7 960 373 82 61

Без доп. затрат

Строительство ангаров и складов не требует возведения массивного фундамента

Скорость монтажа

Быстромонтируемые здания – это легкие металлические конструкции, для которых может быть достаточно ленточного фундамента мелкого заглубления

Простота

Сборка, производимая на месте, не требует процессов, связанных с водоотведением или сложными земляными работами

Экономия

Строительство быстровозводимых складов и ангаров существенно экономит деньги и время владельца

Без спец. техники

Для строительных процессов не требуется привлечение специальной тяжелой техники и большого числа рабочих различных квалификаций

Долговечность

Срок эксплуатации таких строений составляет до 50 лет при условии правильно организованного процесса производства и сборки

Без сложных согласований

Быстровозводимые ангары не требуют согласования, т.к. относятся к категории временных сооружений

Удобство

Идеально подходят для возведения на арендованных площадях

Безопасность

Данный тип строительства не несет никакой опасности с экологической точки зрения. Окружающая территория и почва не загрязняются и не повреждаются

Любая конфигурация

Существующая линейка ангаров позволяет возводить сооружения площадью от 60 до 3000 м²

Организации производства

Сельского хозяйства

Зернохранилищ

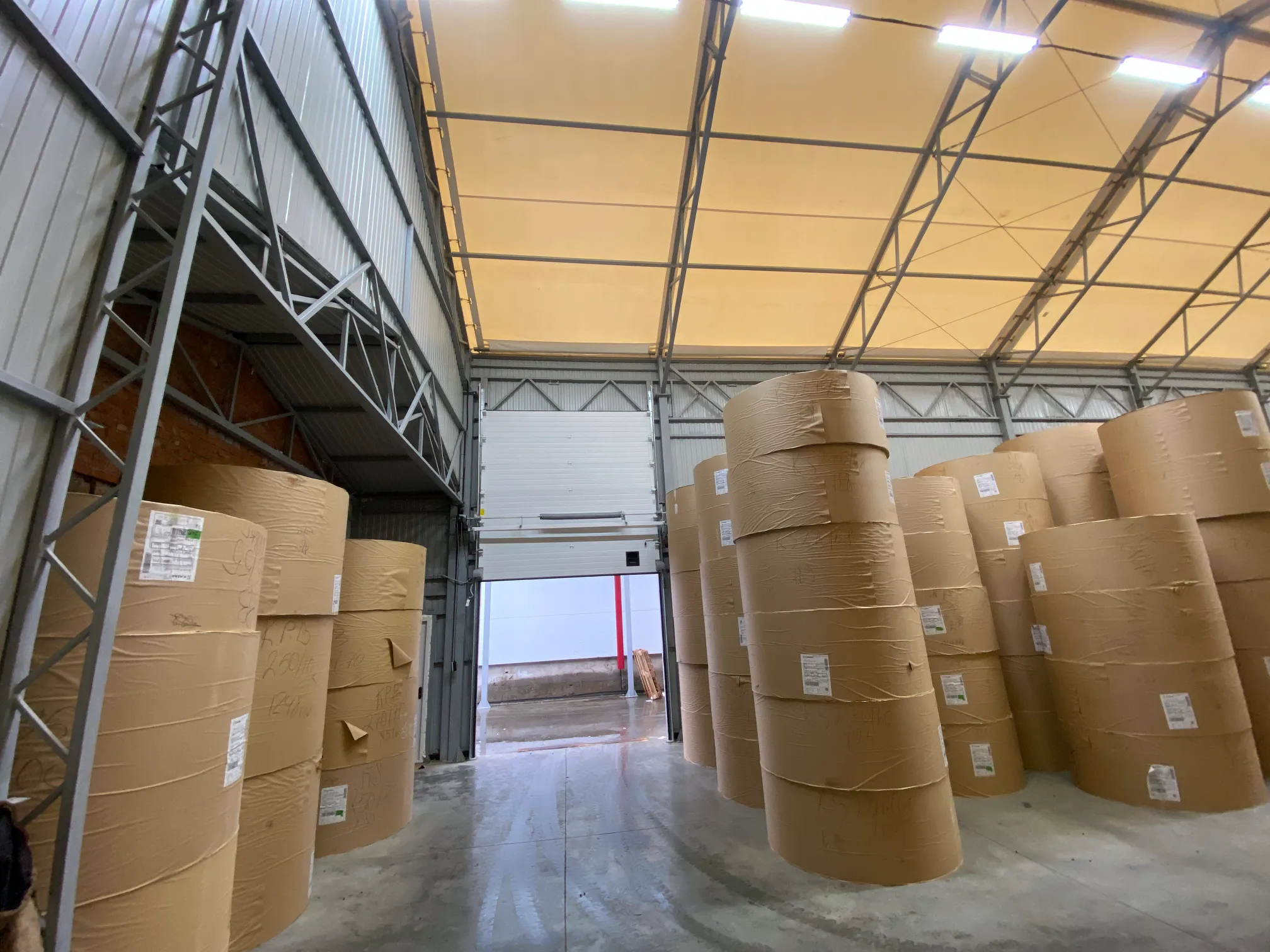

Склады стройматериалов

Укрытие для производственного имущества

Стоянки (гаражи) для ремонта техники

Мастерских и подсобных хозяйств

Спортивных сооружений

Павильонов

Однослойное покрытие

Состоит из тентового полотна плотностью от 650 до 900 гр на м²

Двухслойное покрытие

Состоит из наружного слоя,плотностью 900 гр/м² и внутреннего, плотностью 630 гр/м²
При этом между слоями покрытия образуется воздушная прослойка толщиной от 120 до 1200 мм. в зависимости от конструкции

Трехслойное покрытие

Состоит из тентового полотна плотностью:
наружный слой - от 650 до 900 гр/м²
воздушная прослойка - от 300 до 1200 мм
внутренний слой - от 650  гр/м²

Комбинированное покрытие

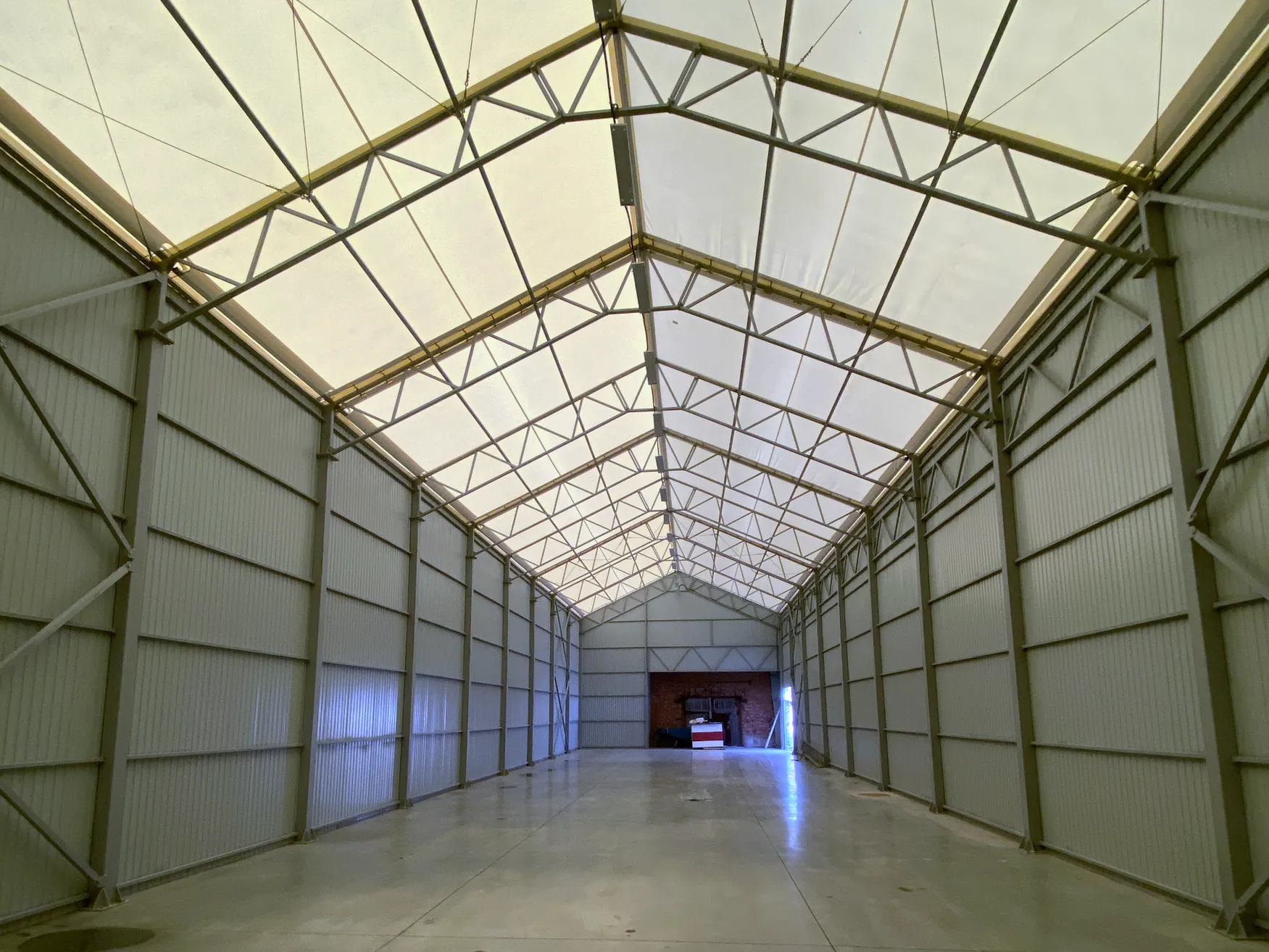

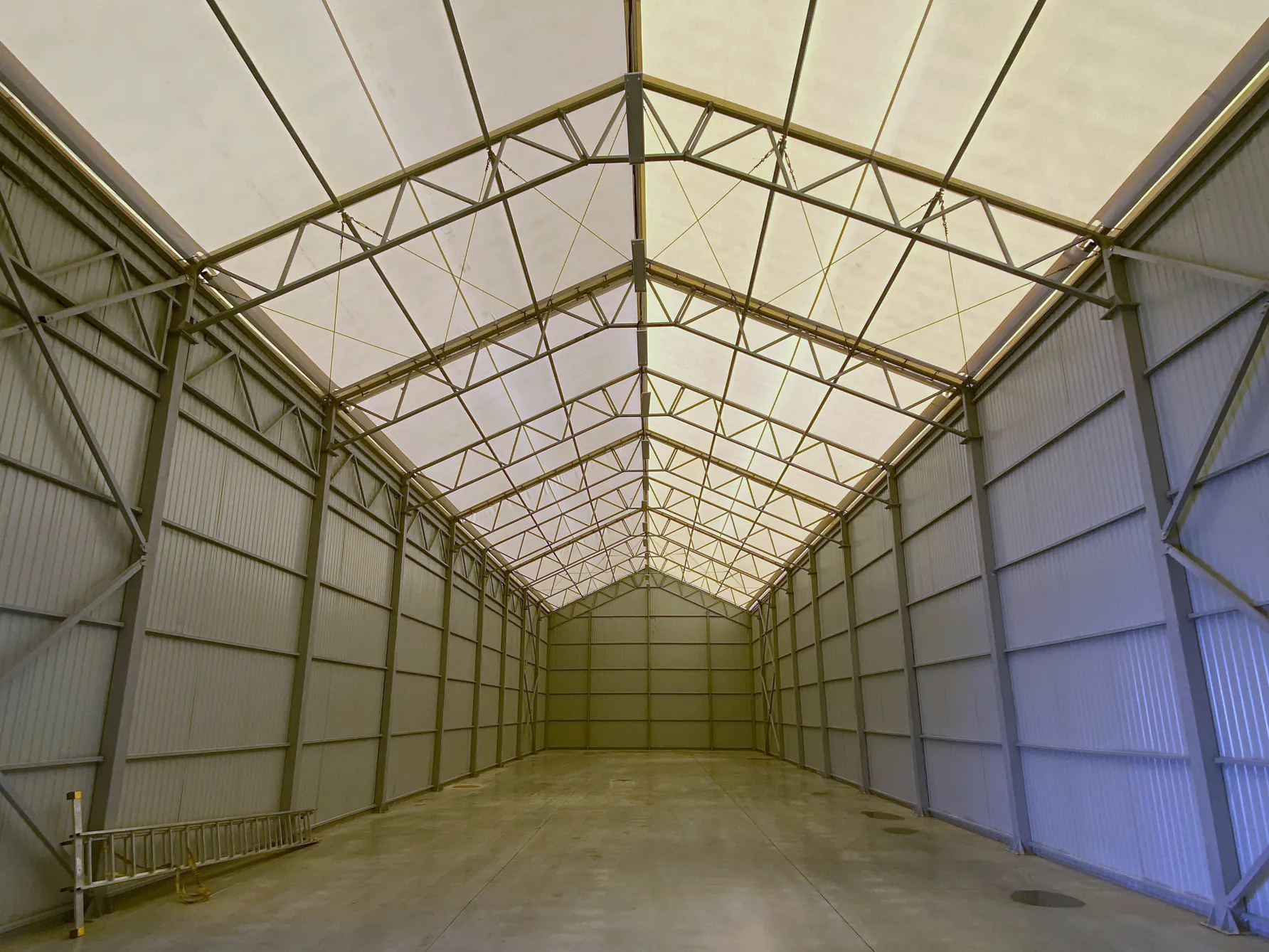

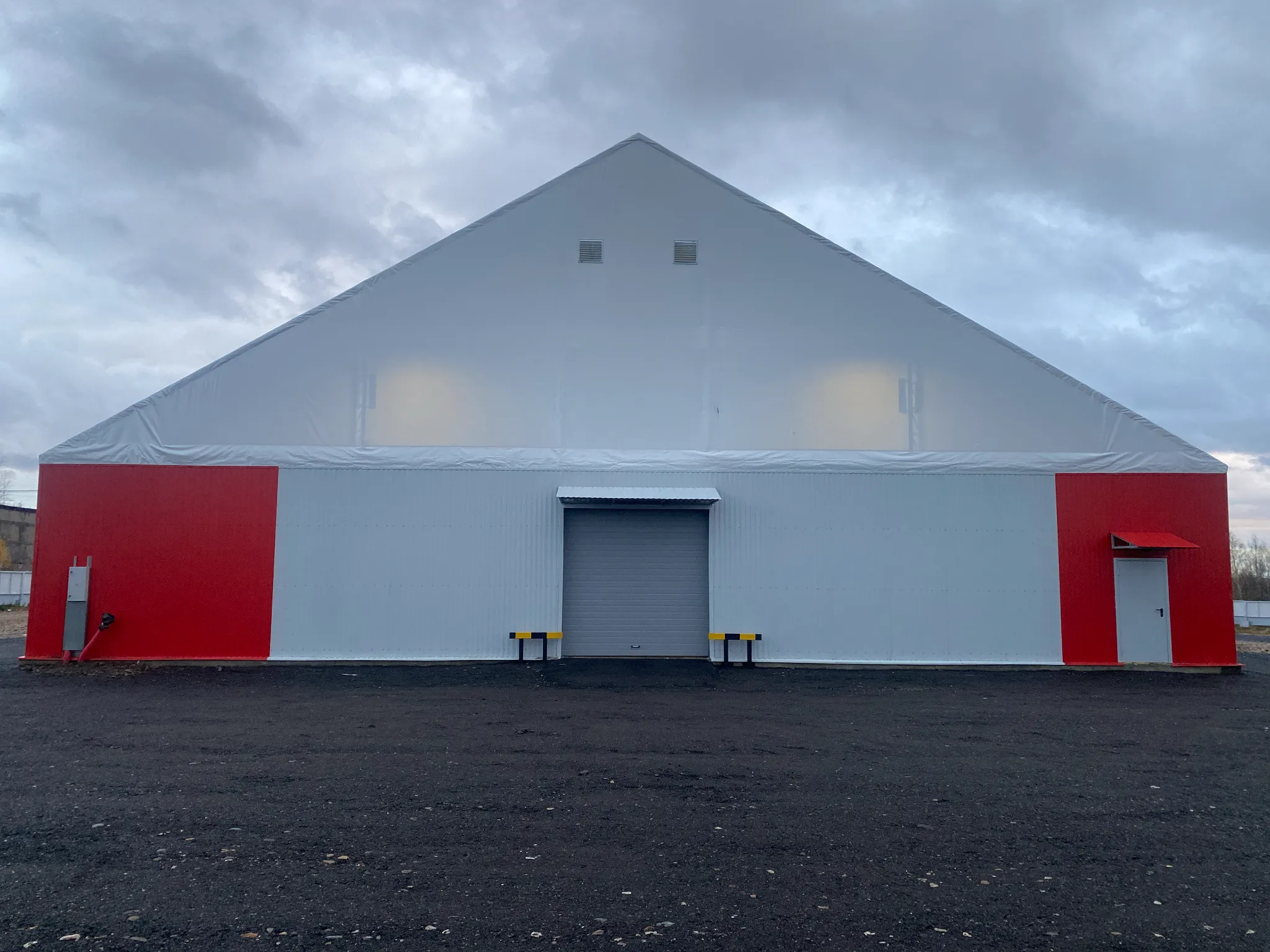

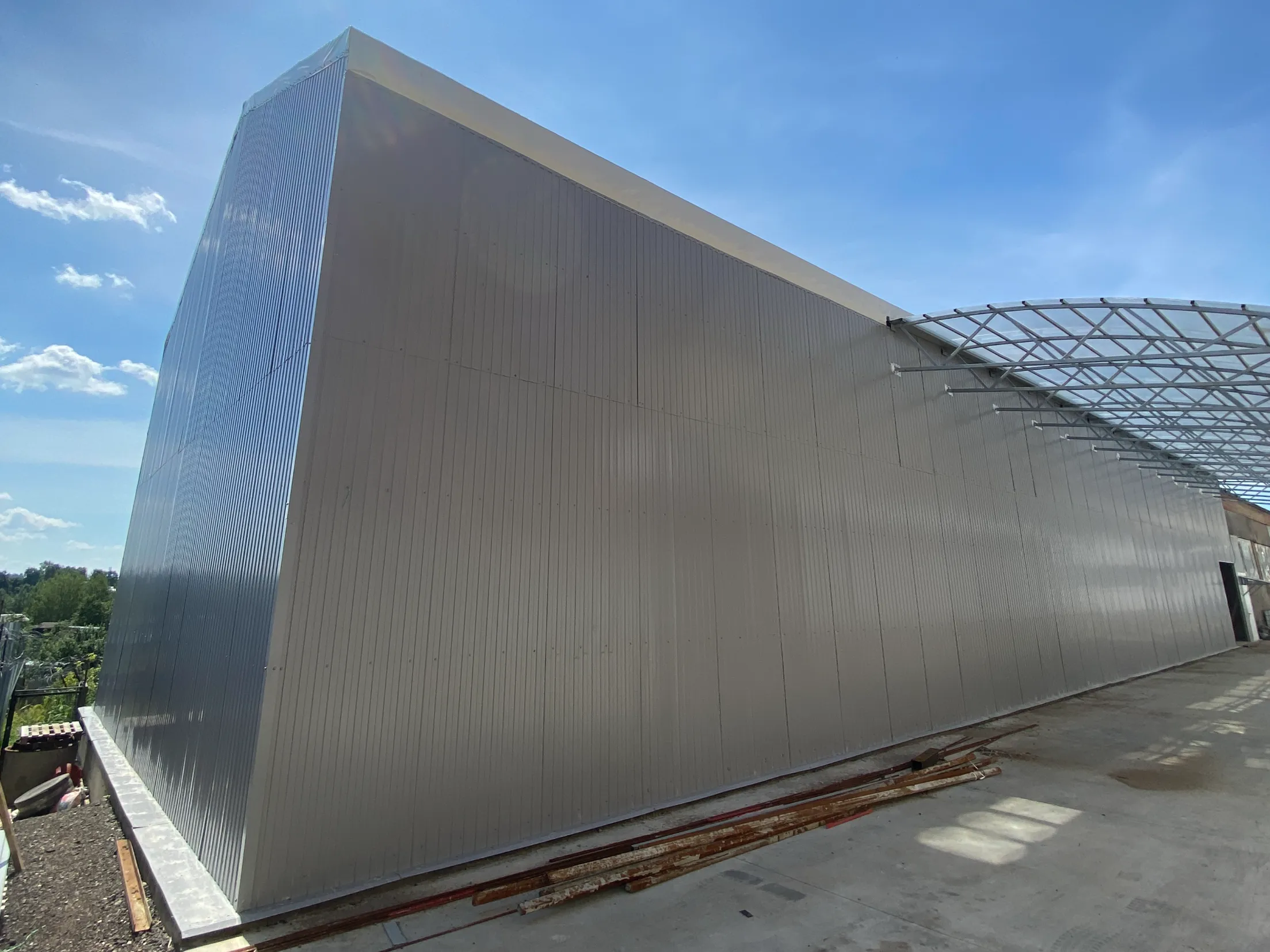

Стенки выполняются из проф. листа. Крыша из тентовой ткани ПВХ.
